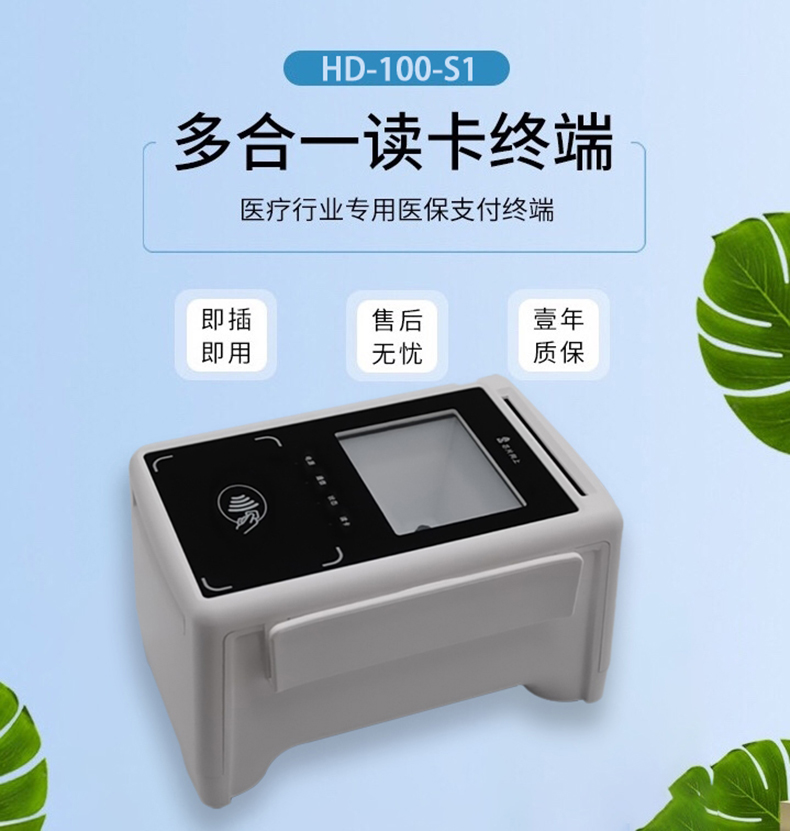

1.??? 產品概述
HD-S1是一款融合了磁條卡技術、接觸式、非接觸式智能IC卡技術，及一/二維碼掃描于一身的讀寫器，主要是為了滿足當前卡系統中的磁條卡、接觸式、非接觸式IC卡，以及二維碼虛擬卡共存的需求。當前支持的接口方式分RJ11及USB，電源采用USB口取電，USB配備無驅技術。HD-100型多合一讀寫器作為IC卡系統集成必備的前端處理設備，極大地提高了系統的安全性和應用的方便性。
【適用領域】社保、衛生、醫療、公安、金融、工商、電信、快捷支付、銀行、保險及各種收費、儲值、查詢等智能卡管理應用系統。
1.??? 技術指標
|
項目 |
規格 |
|
主處理器 |
32位處理器，頻率72MHz |
|
接觸式IC卡 讀卡模塊 |
支持1個ISO7816標準卡尺寸，采用下降式卡座，可使用20萬次。支持符合ISO7816，T=0、T=1的CPU卡，邏輯加密卡AT24系列,4442,4428等卡型； 支持 S（協議和參數選擇，讀寫速度為9600–412903bps；具備短路保護功能； |
|
非接觸式IC卡 讀卡模塊 |
支持ISO14443TypeA標準的CPU卡，PHILIPS公司的 MF1ICS50、MF1ICL10、MF1ICS70等邏輯加密卡； 15693協議卡；支持ISO14443TypeB標準的中華人民共和國居民身份證的讀取(*選配)； 通訊速率支持：106kbps、212kbps、424kbps |
|
二維碼條碼掃描 模塊 |
可識別顯示在電子設備屏幕上主流的二維碼和各種一維碼；可識別印刷在紙張上的主流二維碼和各種一維碼；可識別不同對比度、顏色和反射程度的手機屏幕顯示的碼制；可以每個產品內部都寫入不同的系列號，串口或USB虛擬串口可以通過命令查詢到系列號，USB也可以通過查詢枚舉的ID查詢到具體的系列號；能夠通過上層發送命令升級，后期要增加功能無需拆機，減少了升級維護成本。 圖像傳感器：CMOS100萬像素； 分辨率：1280*800；識別碼制： 2-D：漢信碼、PDF417,MicroPDF417,CompositeCodes,TLC-39,DataMatrix,Maxicode,QRcode,MicroQR,Aztec等； 1-D：UPC/EAN，UPC/EANwithsu lementals,Bookland EAN,ISSN,UCCCouponExtendedCode,Code128,GS1-128,ISBT 128,Code39,Code39FullASCII,TriopticCode39,Code32,Code93,Code11,Matrix2of5,interleaved2of 5,Discrete2of5,Codabar,MSI,Chinese2of5,GSIDataBarVariants,Korean3of5,ISBTConcat等； 識別精度：≥5mil； 適度模式：紅外距離感應；光源：白光； 視場：110°，水平100°，垂直85°；印刷對比度：≥25%；旋轉360°；條碼靈敏度：偏轉±65°、傾斜±65°； |
|
SAM卡座 |
3個符合GSM11.11的SIM卡尺寸（25mm×15mm）的SAM卡座 |
|
磁卡刷卡模塊 |
支持1/2/3軌讀； |
|
身份證閱讀模塊 (*選配) |
符合居民身份證閱讀器通用技術要求，兼容ISO14443（TypeB）標準； 工作頻率：13.56MHz（fc）；天線能量輸出； 天線表面磁場強度（Hmax）≤7.5A/mrms； 天線表面法線方向5cm處電磁場強度（Hmin）≥1.5A/mrms； 閱讀距離：0-5cm；閱讀時間： <1.0s； 具有電源自動保護設計； |
|
密碼鍵盤 （*選配） |
與讀寫器分離設計，線長1.5米； 15個按鍵，數字鍵0~9，取消、確定、3個功能鍵； 支持DUKPT及Master/Session密鑰管理； 支持DES和3DES加密；支持RSA非對稱算法；支持ANSI X9.8/X9.19MAC算法；支持多組主密鑰；支持多組工作密鑰；支持金融級應用安全要求； 鍵盤使用壽命達到每鍵可敲擊30萬次以上； 分辨率128*32點陣式液晶顯示屏，背光可調，可顯示2行，每行8個漢字(16字符)； 支持GB/T2312國標一、二級字庫； 具備14段語音提示，不低于6KHZ采樣頻率，語音效果良好，如“請輸入密碼”等； |
|
人機界面 |
4個LED指示燈，指示電源、通信、狀態及讀卡 |
|
外設接口 |
可外接密碼鍵盤 |
|
通訊接口 |
1個USB2.0全速接口(可支持RS232) |
|
電源 |
外置5VDC或USB取電 |
|
工作電流 |
≤300mA |
|
設備工作環境 |
溫度：0℃到+60℃； 濕度：5%-90%無凝結 |
|
數據線長 |
標配1.5米(可定制) |
|
平均無故障工作時間 |
5000小時 |
|
遵循標準 |
ISO7816、ISO14443、GSM11.11、FCC、CE、CCC |
|
產品升級特性 |
支持在線升級，方便用戶使用 |
|
操作系統支持 |
支持Windows98、XP、2003、Vista、WIN7、WIN8、WIN10/Linux/Unix/Android等操作系統平臺下的應用程序標準動態庫接口 |
|
二次開發支持 |
支持VC、VB、C#、PB、Delphi、Java等開發工具 |
