一、產品描述

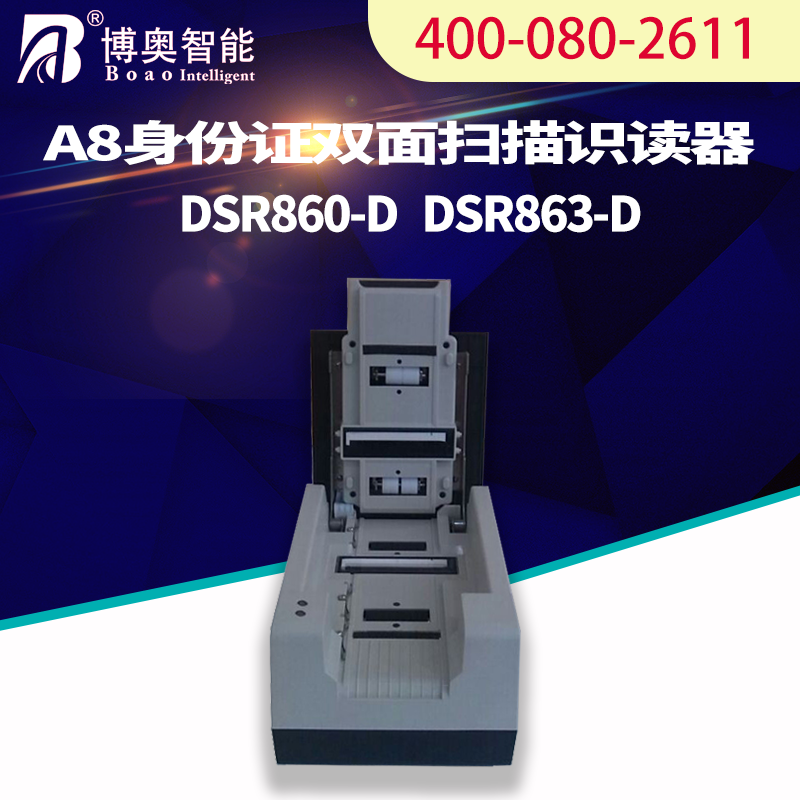

? ? ? A8雙面掃描識讀器(DSR860-D) (以下簡稱DSR860)是一款集成圖像掃描、國內第二代身份證RFID數據讀取功能的嵌入式專用雙面掃描設備。產品設計采用光學分辨率為600dpi的A8接觸式影像傳感器（CIS），掃描精度為8bit(灰度)。通過設置相應的工作模式，設備能對符合國內第二代身份證標準的卡片進行雙面掃描以及RFID數據讀取、解碼。

二、產品特征

? ? ? DSR860掃描儀設備在前驅動輪的前后裝有2個位置傳感器。前傳感器檢測到有卡片插入后，啟動傳動機構導入卡片；后傳感器檢測到卡片到達后，轉動固定的位移，使卡片到達CIS上。在卡片導入路徑的上下分別裝有CIS圖像傳感器，上下兩個CIS可以同時啟動掃描工作，保證單向移動一次即可完成對卡片上下兩面的圖像掃描。

? ? ??DSR860掃描儀內置公安部授權的居民身份證安全控制模塊，可以讀取國內第二代身份證數據。在設備檢測到卡片導入后，即可接受上位機的讀卡命令，讀取卡片內的信息。讀取成功即蜂鳴一聲，不成功則無提示音。圖像掃描和RFID數據讀取為各自獨立進行，可以按照實際需要進行相應的組合。

2.1圖像掃描

1.光電屬性

光學分辨率：600dpi

有效成像寬度：54mm/1288 pixel

掃描位深：8bit（灰度）

2.掃描模式

以600dpi、灰度圖像進行上、下雙面同時掃描

3.掃描方式

掃描方式：雙面掃描、自動退卡；

4.圖像掃描范圍

54毫米(寬) x 87 毫米(長)

5.典型掃描時間

在600dpi掃描分辨率，以灰度模式掃描標準二代身份證的條件下，典型掃描時間如下：

2.2RFID數據讀取

可讀取國內第二代身份證信息；

可讀取符合ISO-14443 TYPE B 標準的IC卡信息；

典型讀取時間：小于1秒。

1.工作模式

設備在檢測到卡片進入后，即進入“就緒狀態”。收到上位機的“讀卡”命令后，即啟動RFID工作模塊，讀取信息并進行解碼。如果解碼成功，把解碼信息傳送給PC；如果解碼不成功，則回復PC端相應的狀態信息，等待PC端發相應指令進行下一步的工作。

2.3進卡

當用戶把卡插進設備時，設備檢測到卡后，啟動驅動輪，把卡片吸入到開始掃描的位置處停止。

2.4吐卡

設備接到吐卡指令(eject card)，卡片向入口方向返回，直至從驅動輪上退下為止。

2.5校準

插入校準卡，由PC端發出校準指令，設備即進行校準，完成后形成校準參數表保存在設備的FLSHRAM中。設備重新上電或復位均會重新調出該校準表。?

三、技術參數
