一、概述

?

該產品為電子鎖控制器，主要功能有電子鎖開鎖控制，帶鎖狀態反饋檢測，帶開鎖照明燈控制器以及紅外檢測輸入功能，可應用于智能快遞柜、格子售貨柜、口紅柜、儲物柜等智能設備。

二、技術規格

?

通訊接口及協議：

?

485 通訊，可支持級聯方式，

?

TTL 電平通訊方式

?

接口及參數：

?

8 路 12V 鎖控制輸出接口，帶鎖反饋檢測；

?

8 路 12V 燈控制輸出；

?

8 路傳感器模塊接入端口，可提供 5V 或 12V 供電；

?

4. 電源、電壓

?

控制器電源輸入為 DC 12V/3A；

?

5、外型尺寸規格：110.6mm*73.2mm

?

6、控制器工作條件：

?

工作溫度：-10℃～+70℃

?

存儲溫度：-20℃～+85℃

?

濕度：5%～90%，無結露；

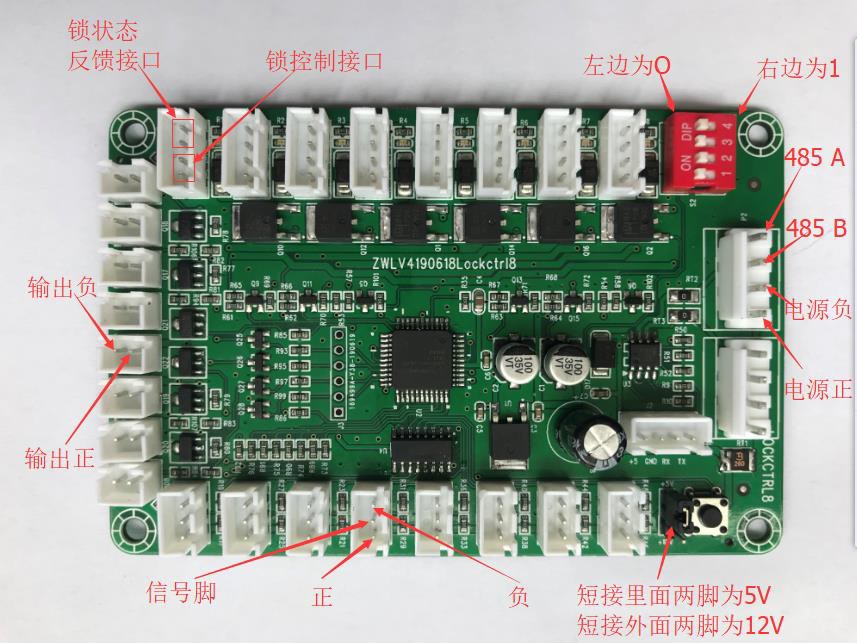

三、控制器接口圖示

接口說明：

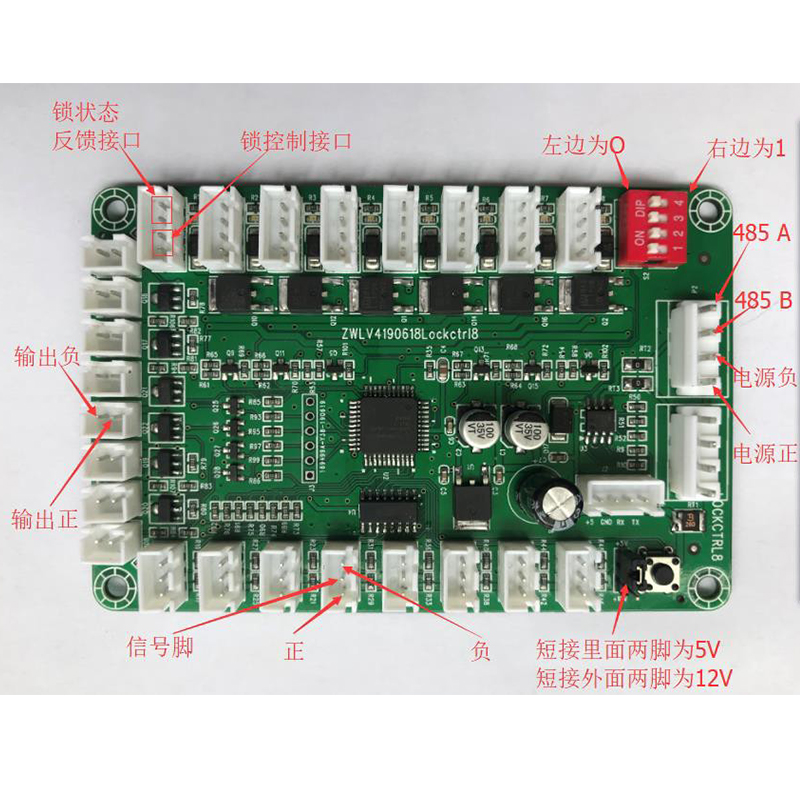

四、接口腳位定義

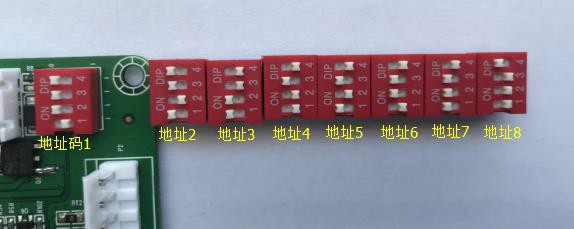

五、控制器地址碼設置示例說明
